Inspección de pisos de Tanques de Almacenamiento con escáner (técnica LFET)
Tecnología LFET (Low Frequency Electromagnetic Technique)
En esta tecnología se realiza una Inducción de campo magnético de muy baja frecuencia dentro del objeto a estudiar. La distribución de las líneas resultantes del flujo magnético es luego estudiada por medio de valores de permeabilidad magnética del material.
La detección de pitting o pérdida de pared se realiza por medio de la medición de las distorsiones en el flujo resultante.
El campo magnético es introducido a la chapa del piso del tanque por medio de un yugo o herradura cuyas patas están casi en contacto con el piso del tanque. Las discontinuidades o defectos son detectados midiendo directamente el campo magnético sobre la discontinuidad con las bobinas sensoras.

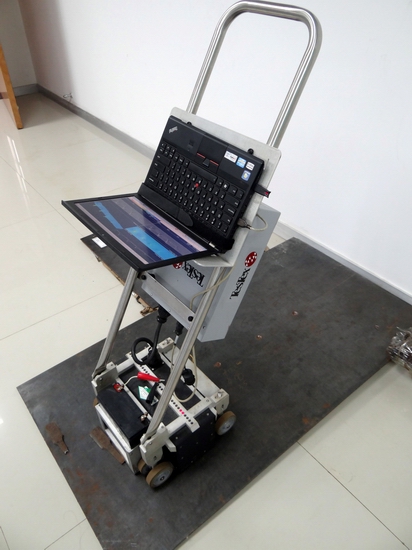

LFET – Testex Falcon 2000 MARK II
Equipo utilizado por Consultécnica, lo último en tecnología de pérdida de flujo magnético. El mismo cuenta con 64 sensores de bobina, funciona con corriente alterna y es de peso limitado, fácil de maniobrar y con la gran ventaja de que puede realizar barridos a través de recubrimientos no ferrosos. No utiliza imanes permanentes como el MFL (Magnetic Flux Leakage) y opera junto a una laptop recoleta la información.

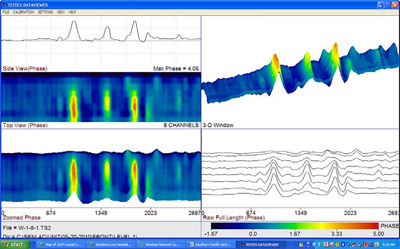

Se integra a un software de gráficos y reportes, que puede presentar informes completos del estado del tanque, chapa por chapa, indicando exactamente los sectores defectuosos del mismo.
Podemos mencionar las siguiente ventajas del equipo:
- Velocidad de escaneo de 4,5 a 6 metros por minuto.
- Realiza gráficos en 3D de los defectos.
- Tiene una penetración máxima de 20 mm.
- Posee LED indicadores en la parte superior.
- Aplicable a materiales ferromagnéticos como acero al carbono.
- Ligero y fácil de maniobrar.
- Mayor ancho de escaneo MFL.
- Procesamiento de información en tiempo real.
Ventaja de LFET sobre tecnologías competidoras
Otros métodos utilizados para inspeccionar tanques de almacenamiento sobre el suelo son las fugas de flujo magnético (MFL) y las pruebas ultrasónicas. La fuga de flujo magnético utiliza imanes permanentes, lo que agrega un peso innecesario, y requiere una superficie de piso más limpia y arenada, lo cual es costoso y requiere mucho tiempo. Además, la fuga de flujo magnético no puede determinar si hay un defecto en la superficie superior o inferior del piso del tanque y no puede probar a través de los recubrimientos.
Al igual que MFL, las pruebas ultrasónicas requieren una superficie de piso más limpia y requieren mucho tiempo debido a la falta de área de superficie que se puede escanear en cualquier momento.
Nuestros productos de la técnica electromagnética de baja frecuencia ( LFET ) no usan imanes permanentes, por lo que son livianos (menos de 30 lb) y son fáciles de manejar y transportar. Las pruebas basadas en LFET requieren una preparación mínima del piso; prueba a través de recubrimientos y determina defectos de la superficie superior a partir de defectos de la superficie inferior.
Además, los escáneres Falcon LFET continuarán mostrando respuestas defectuosas incluso después de que la unidad haya dejado de moverse.
Nuestro software de generación de informes genera un mapa de hojas de tubos para que examine los resultados de las inspecciones de tubos LFET y un mapa del piso del tanque para las inspecciones de tanques LFET respectivamente.
